Teilenummer
115DUOHPS4
Anwendungsbereich
Individuelle Anpassung an ein (serielles) Filterproblem. Die Patronen
werden durch den Anwender auf Basis der Filter-aufgabe ausgewählt und
gesondert bestellt.
Beispiele:
- Vorfilter vor der Aktivkohle-Patrone, um diese vor schnellen Verstopfen zu schützen
- erhöhte Adsorptionswirkung durch 2 serielle Aktivkohlepatronen (Verdoppelte Kontaktzeit)
Beschreibung
Die Patronenanordnung ist seriell, d.h. beide Patronen werden
nacheinander durchströmt. Die Durchflußrichtung gemäß Zeichnung ist zu
beachten.
Das Gerät enthält alle erforderlichen Bauteile sowohl für
den Abzweig von der Kaltwasserleitung (zur separaten
Trink-wasserentnahme - V1) als auch zur Rückführung in die Wasserleitung
(zur Filterung des gesamten Leitungwassers - V2). Die Verbindung der
Schläuche zum Gerät erfolgt über Schnellkupplungen, was insbesondere den
Patronenwechsel erleichtert. Die Anschlüsse an das Leitungsnetz von und
zum Gerät sind über 3/8"-Überwurfmutter oder 10mm-Rohr-
quetsch-Verschraubung möglich.
Patronen sind nicht enthalten, diese sind durch den Anwender auszuwählen und gesondert zu bestellen.
Abmessung
Filtereinheit ohne Anschlüsse (B x H x T) 280 x 300 x 150
Gewicht (mit Patronen): trocken ca. 4,5 kg, naß ca. 6kg
Länge der Flexschläuche: 800mm (2 Stck.)
Leistung
- Drücke bis max. 5bar.
- Durchfuß (bei 4bar)
+ ohne Patronen: ca. 1,3m3/h
+ mit Patronen: je nach Patrone
siehe Anwendungstechnik
Einsatzhinweise
- Baugruppe zur Entlüftung auf Anfrage lieferbar
Filterpatronen
- Standardmäßig nicht enthalten
- Es passen alle Carbonit-Filterpatronen vom Typ NFP...-9, IFP...-9,
VFS09/..., IFP Puro, KFP Intego und Ionentauscherpatronen (regenerierbar
und Nachfüllkartuschen)
Dokumente

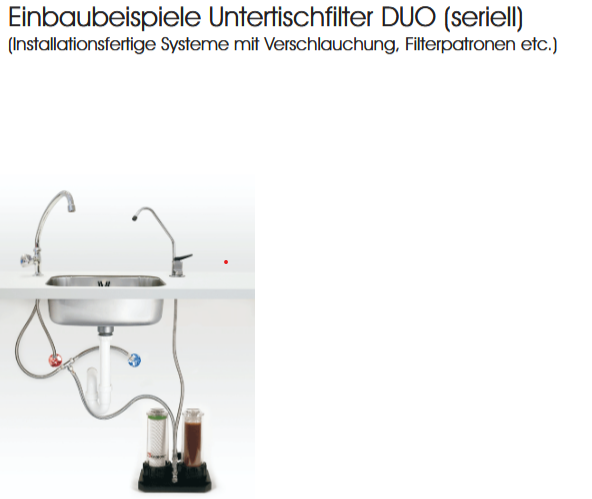

Einbaubeispiele DUO (seriell)

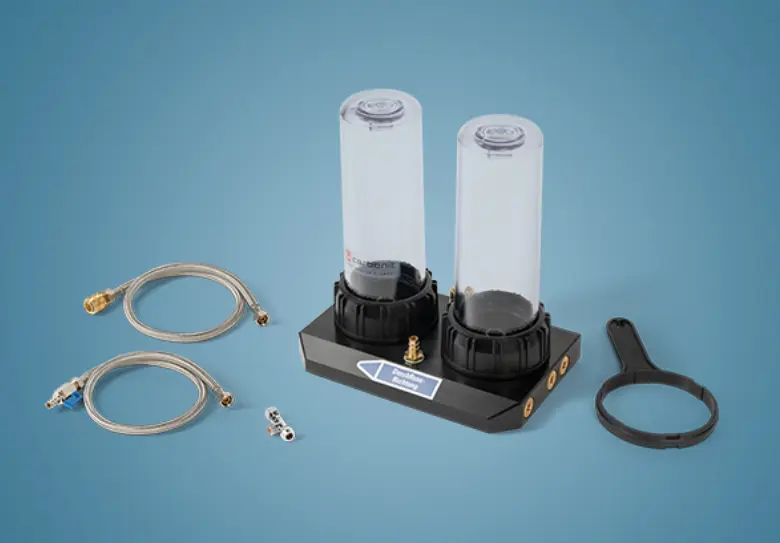

Lieferumfang
Komplettes Filtergerät mit umfangreichem Installationsmaterial
(T-Stück, Absperrkugelventil, Flexschläuche, Verschraubung,
Schnellkupplungen, Dichtungen) und Bedienanleitung, verpackt im Karton
mit bedrucktem Überstülper.
Achtung: ohne Wasserhahn, ohne Patronen, bitte separat bestellen.
